Beschreibung

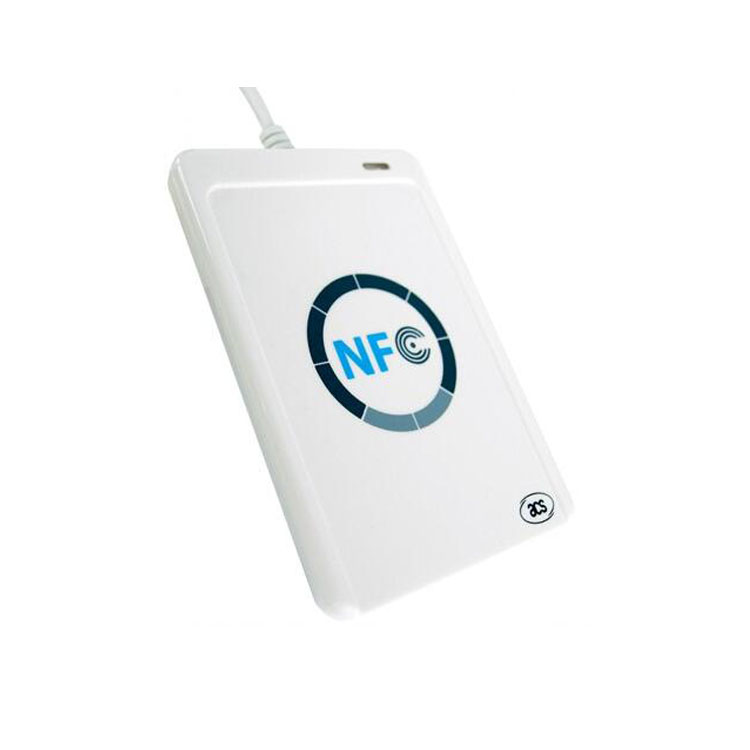

Der ACR122U NFC Lesegerät ist ein weit verbreitetes, PC-gebundenes kontaktloses Chipkarten-Lesegerät und -Schreibgerät, das auf der 13,56 MHz RFID-Technologie basiert. Es ist bekannt für seine Vielseitigkeit, Benutzerfreundlichkeit und Kompatibilität mit einer breiten Palette von NFC-Anwendungen. Es wurde von Advanced Card Systems (ACS) entwickelt und ist ein Industriestandard für die Entwicklung und Implementierung von NFC-Lösungen.

Produktbeschreibung

Der ACR122U ist ein kompaktes, stilvolles und leistungsstarkes Gerät, das den ISO/IEC 18092 (NFC)-Standard für Near Field Communication erfüllt. Es ist außerdem PC/SC-konform und CCID-kompatibel, was es zu einem „Plug-and-Play“-USB-Gerät macht, das eine Interoperabilität mit verschiedenen Geräten und Anwendungen ermöglicht.

Hauptmerkmale und Funktionen:

• Frequenz: Arbeitet auf der internationalen NFC-Frequenz von 13,56 MHz.
• Kompatibilität:
  • Unterstützt ISO 14443 Typ A und B Karten (z.B. MIFARE Classic®, MIFARE DESFire®, MIFARE Ultralight®).
  • Unterstützt FeliCa-Karten.
  • Unterstützt alle vier Typen von NFC-Tags (NFC Forum Tag Typ 1, 2, 3, 4).
  • Manche Modelle können auch ISO 15693 Tags lesen.
• Lese-/Schreibgeschwindigkeit: Bietet eine Lese-/Schreibgeschwindigkeit von bis zu 424 kbit/s für den NFC-Tag-Zugriff und eine volle USB-Geschwindigkeit von bis zu 12 Mbit/s, was schnelle und effiziente Operationen ermöglicht.
• Reichweite: Die typische Betriebsdistanz für das Auslesen beträgt bis zu 50 mm (abhängig vom Tag-Typ und der Umgebung).
• Anti-Kollisions-Funktion: Eine integrierte Anti-Kollisions-Funktion stellt sicher, dass nur ein Tag gleichzeitig gelesen wird, auch wenn sich mehrere Tags im Feld befinden.
• Peripheriegeräte: Verfügt über eine zweifarbige (rot/grün) LED und einen monotonen Summer, die vom Benutzer steuerbar sind und visuelles/akustisches Feedback geben.
• Treiber & SDK: Wird mit umfassenden Treibern für verschiedene Betriebssysteme (Windows, Linux, macOS, Android) und einem Software Development Kit (SDK) geliefert, das die Entwicklung eigener Anwendungen erleichtert.
• Design: Kompaktes und ergonomisches Design, oft in Perlmuttweiß.
• Stromversorgung: Wird direkt über den USB-Anschluss mit Strom versorgt, keine externe Stromquelle erforderlich.
• Sicherheit: Eine optionale Version (ACR122U-SAM) verfügt über einen ISO 7816-3 SAM-Steckplatz (Secure Access Module) für erhöhte Sicherheit bei Anwendungen, die eine Schlüsselverwaltung und gegenseitige Authentifizierung erfordern.

Anwendungsbereiche

Der ACR122U ist aufgrund seiner breiten Kompatibilität und Entwicklerfreundlichkeit in einer Vielzahl von Anwendungsbereichen ideal:

• E-Payment (Online-Mikrozahlungen): Für sichere und bequeme Zahlungsabwicklungen, insbesondere in Kombination mit NFC-fähigen Karten oder mobilen Geräten.
• Zutrittskontrolle: Für die Verwaltung des physischen Zutritts zu Gebäuden, Räumen oder Systemen unter Verwendung von NFC-fähigen Ausweisen oder Smartphones.
• E-Ticketing: Für Veranstaltungen, öffentliche Verkehrsmittel, Mautsysteme und andere Anwendungen, bei denen kontaktlose Tickets verwendet werden.
• Identitätsprüfung: Für die sichere Verifizierung persönlicher Identitäten, z.B. bei E-Government-Diensten oder in Gesundheitswesen.
• Netzwerk-Authentifizierung: Für den sicheren Zugang zu Netzwerken und Computersystemen.
• Loyalitätsprogramme: Zur Erfassung und Verwaltung von Kundenpunkten oder Rabatten über kontaktlose Kundenkarten.
• Softwareentwicklung und Prototyping: Aufgrund seines umfassenden SDKs und der breiten Unterstützung in Entwickler-Communities ist er ein bevorzugtes Gerät für die Entwicklung und das Testen neuer NFC-Anwendungen.
• Tag-Programmierung: Zum Beschreiben und Umprogrammieren von NFC-Tags für verschiedene Zwecke, z.B. für Smart-Poster, Marketingaktionen oder Automatisierungsaufgaben.
• Automaten und POS-Terminals: Als Modul kann er leicht in größere Systeme wie Verkaufsautomaten oder Point-of-Sale-Terminals integriert werden.

Technische Spezifikationen (Standardmodell ACR122U)

• Abmessungen: ca. 98 mm (L) x 65 mm (B) x 12,8 mm (H)
• Gewicht: ca. 70 g
• Schnittstelle: USB 2.0 Full Speed
• Protokoll: USB CCID
• Stromversorgung: Über USB-Anschluss (5V DC)
• Stromaufnahme: Max. 200 mA (Betrieb), 50 mA (Standby), 100 mA (Normal)
• Kabellänge: 1,0 m (fest)
• Betriebsfrequenz: 13,56 MHz
• Standards: ISO/IEC 18092 (NFC), ISO 14443 Typ A & B, MIFARE, FeliCa
• Lese-/Schreibgeschwindigkeit: 106 kbit/s, 212 kbit/s, 424 kbit/s
• Lesedistanz: Bis zu 50 mm (abhängig vom Tag-Typ)
• Antennengröße: 50 mm x 40 mm
• LED: 1 zweifarbige (rot/grün) LED
• Summer: Monotoner Summer
• Betriebstemperatur: 0°C bis 50°C
• Feuchtigkeit: Max. 90 % (nicht kondensierend)
• MTBF (Mean Time Between Failures): 500.000 Stunden
• Zertifizierungen/Konformität: EN 60950/IEC 60950, ISO 18092, ISO 14443, USB Full Speed, PC/SC, CCID, CE, FCC, RoHS 2, REACH, VCCI (Japan), KC (Korea), Microsoft WHQL.
• Treiberunterstützung: Windows® (XP, Vista, 7, 8, 8.1, 10, Server), Linux®, Mac OS®, Solaris, Android™ 3.1 und höher.
