Beschreibung

Ein TM iButton Sondenleser ist ein spezialisiertes Lesegerät, das entwickelt wurde, um mit TM-Karten (Touch Memory Cards), auch bekannt als iButtons oder Dallas Keys, zu interagieren. Im Gegensatz zu RFID-Lesegeräten, die kontaktlos funktionieren, erfordert ein iButton Sondenleser einen direkten physischen Kontakt mit dem iButton, um dessen Daten auszulesen. Diese Geräte sind grundlegend für Anwendungen, die eine robuste, zuverlässige und oft manipulationssichere Identifikation erfordern.

Produktbeschreibung

iButtons sind kleine, linsen- oder münzförmige elektronische Chips, die in einem widerstandsfähigen Metallgehäuse (typischerweise Edelstahl) versiegelt sind. Sie kommunizieren über ein 1-Wire-Protokoll, was bedeutet, dass sie nur zwei Kontaktpunkte benötigen: einen Daten-/Stromanschluss und eine Masse. Der bekannteste iButton-Typ ist der DS1990A, der eine einzigartige, werkseitig fest programmierte 64-Bit-Seriennummer besitzt, die unveränderlich ist („Read-Only“).

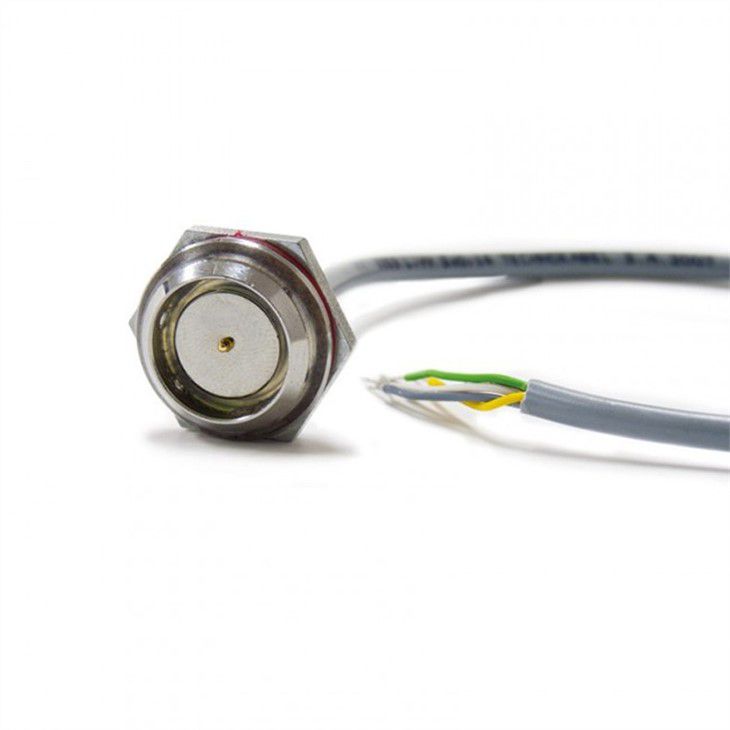

Ein TM iButton Sondenleser (oft auch als iButton-Probe oder iButton-Kontaktstation bezeichnet) ist die Schnittstelle, die diesen physischen Kontakt ermöglicht. Er besteht in der Regel aus einem robusten Metallgehäuse (oft verchromtes Zink oder Edelstahl) mit einer runden Öffnung oder Kontaktflächen, in die der iButton eingeführt oder auf die er gedrückt wird. Im Inneren befinden sich gefederte Kontakte, die die elektrischen Verbindungen zum iButton herstellen.

Viele Sondenleser verfügen über eine integrierte LED-Anzeige (oft in Grün oder Blau), die visuelles Feedback über einen erfolgreichen Lesevorgang gibt. Sie sind so konstruiert, dass sie den iButton sicher führen und dabei die Kontakte reinigen, um eine zuverlässige Datenübertragung zu gewährleisten. TM iButton Sondenleser sind für die feste Installation (z.B. in Türrahmen, Bedienfeldern oder Maschinen) vorgesehen und werden über Kabel mit einem Host-System (z.B. einem Zugangscontroller, einem Computer oder einer SPS) verbunden.

Hauptmerkmale & Vorteile

• Direkter Kontakt zum iButton: Ermöglicht eine extrem zuverlässige Datenübertragung, da Störungen durch andere Signale minimiert werden.
• Robust & Langlebig: Gefertigt aus widerstandsfähigen Metallen (Zinklegierung, Edelstahl), die resistent gegen Vandalismus, Abrieb und Umwelteinflüsse (Wasser, Staub, Temperatur) sind.
• Kompatibilität: Speziell entwickelt für die Interaktion mit der DS19xx-Familie von iButtons (z.B. DS1990A, DS1991, DS1996, DS1961), sowie mit wiederbeschreibbaren iButtons (RW1990, RW2000).
• Einfache Installation: Oft mit Gewinde und Kontermutter für eine einfache und sichere Befestigung in Panels oder Wänden.
• Optionale LED-Anzeige: Eine integrierte LED bietet visuelles Feedback über den Status des Lesevorgangs (z.B. grünes Licht bei erfolgreicher Erkennung), was die Benutzerfreundlichkeit erhöht.
• Selbstreinigende Kontakte: Das Design der Sonde sorgt dafür, dass die iButton-Kontakte beim Einstecken gereinigt werden, was die Zuverlässigkeit über lange Zeiträume erhöht.
• 1-Wire-Schnittstelle: Vereinfacht die Verkabelung und Integration in Steuerungssysteme, da nur eine Datenleitung und Masse benötigt werden.
• Vielseitige Anwendungen: Perfekt für:
  • Zugangskontrollsysteme: Sichere Schlüssel für Türen, Tore, Schranken.
  • Zeiterfassung: Einfache und manipulationssichere Erfassung von Arbeitszeiten.
  • Fahrzeugidentifikation: Fahrer-ID in Flottenmanagement-Systemen.
  • Maschinensteuerung: Aktivierung oder Deaktivierung von Geräten durch autorisiertes Personal.
  • Patrouillen- und Wachdienstkontrolle: Erfassung von Anwesenheit an Kontrollpunkten.
  • Kassensysteme (POS): Benutzerauthentifizierung für Transaktionen.

So funktioniert ein TM iButton Sondenleser

Ein TM iButton Sondenleser ist passiv und wird von dem Gerät, mit dem er verbunden ist, mit Strom versorgt. Wenn ein Anwender einen iButton an die Kontaktfläche der Sonde hält, stellen die Metallkontakte im Inneren der Sonde eine elektrische Verbindung zu den Kontaktflächen des iButtons her.

Über diese Verbindung kommuniziert das angeschlossene Host-System (z.B. eine Steuerungseinheit) mit dem iButton über das 1-Wire-Protokoll. Im Falle eines DS1990A-iButtons wird die eindeutige 64-Bit-Seriennummer des iButtons ausgelesen. Das Host-System verarbeitet diese ID und führt die entsprechende Aktion aus, wie das Öffnen einer Tür, das Registrieren einer Zeitbuchung oder das Aktivieren einer Maschine. Wenn der Sondenleser eine LED besitzt, leuchtet diese auf, um den erfolgreichen Kontakt und Lesevorgang zu bestätigen.

Ideal für

• Gebäudemanagement: Für Zugangskontrolle in Wohn- und Gewerbegebäuden.
• Industrie & Fertigung: Zur Steuerung und Authentifizierung von Maschinenbedienern.
• Sicherheitsdienste: Für Wachdienstkontrollsysteme zur Überprüfung der Anwesenheit an bestimmten Punkten.
• Flottenmanagement: Zur Fahreridentifikation in Fahrzeugen.
• Einzelhandel & Gastronomie: Für Kassensysteme oder Zugang zu Backoffice-Bereichen.
• OEM-Integratoren: Die iButton-Funktionalität in ihre eigenen Produkte oder Systeme integrieren möchten.

Spezifikationen (Typisch – kann je nach Modell und Hersteller variieren)

• Unterstützte Chips: Dallas DS19xx-Familie (DS1990A, DS1991, DS1996, DS1961), RW1990, RW2000, TM01, TM08, etc.
• Protokoll: 1-Wire
• Material: Verchromte Zinklegierung, Edelstahl, Messing
• Farbe: Silber, Schwarz (Metallfarben)
• Form: Rund, zur Panelmontage
• Abmessungen: Typisch: Ø 22-30 mm Außendurchmesser, 13 mm Höhe (Probe), mit Gewinde für Befestigung.
• Anschluss: Kabel (oft 2-adrig für Daten/Masse, 4-adrig bei Modellen mit LED, z.B. für LED-Stromversorgung).
• LED-Anzeige: Optional (einzelne Farbe, z.B. Grün, oder Bi-Color).
• Betriebstemperatur: Typisch -40°C bis +85°C (abhängig vom Material).
• Kontaktdauer: Ausgelegt für Millionen von Lesezyklen.
• IP-Schutzart: Oft spritzwassergeschützt oder wasserdicht, abhängig vom Modell.

Lieferumfang

• TM iButton Sondenleser (Menge und Konfiguration gemäß Bestellung)
• Befestigungsmutter (falls für Panelmontage vorgesehen)
